| Beschreibung: |
|
Bei einem einfachen Blasen-Diagramm handelt es sich um ein erweitertes Punkt-Diagramm. In diesem Diagramm werden ebenfalls Punkte anhand eine X- und Y-Werte in eine Fläche eingetragen. Jedoch kann zusätzlich die Größe des Punktes festgelegt werden. |
|
|
|
|
| Anwendung: |
|
Eignet sich um Zustände und deren Wichtigkeit in Portfolios und Matrizen darzustellen zum Bsp. bei Risikomatrizen, Produktlebenszyklen etc. |
|
|
|
|
| Erstellung: |
|
1. Datentabelle erzeugen: Die Grundtabelle für dieses Diagramm muss für jeden Punkt drei Werte enthalten. Die ersten beiden Werte geben die X- und Y-Achsen Position an. Der dritte Wert definiert die Größe des Punktes. Für Excel 2003: 2. Diagramm einfügen: Einfügen/Diagramm... und im sich öffnenden Fenster den Typ "Blase" wählen. Im Anschluss mit den Button "weiter" fortfahren. 3. Diagramm formatieren: In den folgenden Fenstern können Sie ersten Layoutvorgaben festlegen, wenn Sie hiermit fertig sind, bestätigen Sie dies mit "weiter". 4. Speicherort wählen: Im letzten Schritt wird gewählt ob das Diagramm im aktuellen Tabellenblatt erzeugt werden soll oder auf einen eigenen seperaten Blatt dargestellt wird. Nach dieser Auswahl bestätigen Sie die Prozessschritte mit der Schaltfläche "Fertig stellen" Für Excel 2007: 2. Daten selektieren: Markieren Sie den Bereich ihrer Tabelle der die Zahlenwerte enthält. 3. Diagramm einfügen: Wählen das Register "Einfügen" und öffnen Sie im Bereich Diagramme den Reiter "Andere Diagramme". In diesem Reiter wählen Sie den Typ "Blase". |
|
|
|
|
| Darstellung: |
|

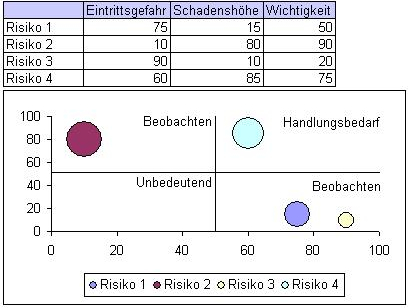

Unternehmensrisiken |
|
|
|
|
| Beispieldatei: |
|
Excel-Tipp-Datei: Übersicht Diagramme |
|
|
|
|
| Bemerkungen: |
|
|
|
letzte Änderung Redaktion CP am 11.01.2025 |
