Mögliche Formatierungen eines Break-Even-Analyse Diagramms

Anzeige

Mit dem RS-Plan erstellen Sie ganz einfach Ihre gesamte Unternehmensplanung, inkl. automatischer Plan-Bilanz und Kapitalflussrechnung. Die Planung kann für insgesamt 5 Jahre erfolgen. Neben detailierter Plan-G+V, Bilanz und Kapitalflussrechnung stehen fertige Berichte mit Kennzahlen und Grafiken zur Analyse des Unternehmens zur Verfügung. Preis 119,- EUR  mehr >>

Abbildung 2 aufbereitete Daten für die Break-Even Grafik (zum Vergrößern anklicken) - Hierbei handelt es um Hilfswerte für die Darstellung des Diagramms.

Im nächsten Schritt fügen Sie das Rohdiagramm ein.

In MS Excel 2003 öffnen Sie hierfür das Menü Einfügen/Diagramm… und wählen dort den Diagrammtyp Fläche mit dem Untertyp Flächen und bestätigen ihre Auswahl mit „weiter“. Als Datenbereich selektieren Sie aus ihrer aufbereiteten Datentabelle die Zeilen von Erlöse bis Gewinn und bestätigen ihre Auswahl erneut mit „weiter“. Im folgenden Menü wählen Sie die Registerkarte „Legende“ und entfernen das Häkchen aus „Legende anzeigen“. Als letzten Schritt bestätigen Sie alles mit der Schaltfläche „Fertig stellen“.

In MS Excel 2007 öffnen Sie das Register „Einfügen“ und wählen im Bereich Diagramme die Art Fläche und dort bei 2D-Fläche den Untertyp Fläche aus. Durch einen Rechtsklick auf das weiße Fenster können Sie den Menüpunkt „Daten auswählen…“ öffnen.  Im Feld „Diagrammdatenbereich“ wählen Sie die Daten der aufbereiteten Tabelle ohne die Zeile für Menge. Im Anschluss wählen Sie das Feld „Bearbeiten“ im Bereich Horizontale Achsenbeschriftungen (Rubrik) und selektieren die Werte der Mengenzeile. Bestätigen Sie alles mit „OK“.


Abbildung 3 Rohdiagramm (zum Vergrößern anklicken)

In den folgenden Schritten wird das Rohdiagramm durch Formatierungen angepasst.  Im ersten Schritt wird der Hintergrund des Diagramms angepasst sowie die X-Achse an die entsprechenden Mengen. Hierfür öffnen Sie in MS Excel 2003 durch einen Rechts-Klick auf die graue Zeichnungsfläche das Menü „Zeichnungsfläche formatieren…“. In diesem Beispiel wird der Rahmen auf „Keinen“ gesetzt und die Fläche auf die Farbe weiß. Diese Auswahl wird mit „OK“ bestätigt. Mit einem weiteren Rechtsklick auf die Zeichnungsfläche können Sie das Menü „Datenquelle…“ öffnen. Hier wählen Sie die Registerkarte „Reihe“ und selektieren im Feld „Beschriftung der Rubrikenachse (X):“ den Bereich mit den Mengen ohne das Wort Menge dabei mit einzubeziehen. Die Auswahl bestätigen Sie ebenfalls wieder mit „OK“. In MS Excel 2007 ist diese Anpassung nicht nötig. Hierfür müssen Sie in MS Excel 2007 die Legende selektieren und löschen.


Abbildung 4 angepasster Hintergrund (zum Vergrößern anklicken)

Bisher ist es nur schwer zu erkennen, wie aus diesen verschiedenen Flächen eine Darstellung für die Break Even Analyse werden soll. Daher werden in diesem Abschnitt die einzelnen Flächen der Datenreihen farblich angepasst. Folgende Farbtabelle soll hierfür in diesem Beispiel verwendet werden.

Die Erlöse und die Gesamtkosten werden farblos gestaltet, da diese später nur als Graph im Diagramm erscheinen sollen. Um die Datenreihen in MS Excel 2003 zu formatieren, wählen Sie den jeweiligen Datenpunkt aus und öffnen das Menü „Datenreihen formatieren…“ durch einen Rechtsklick auf den Datenpunkt. Im Register „Muster“ wählen Sie die entsprechende Farbe aus. Falls Sie einen Datenpunkt nicht erreichen, können Sie im Register „Datenreihenanordnung“ die Rangfolge der Datenreihen ändern und somit bereits formatierte Datenreihen nach hinten verlagern.

In MS Excel 2007 wählen Sie den Datenpunkt aus und öffnen ebenfalls das Menü „Datenreihen formatieren“ im Rechtsklickmenü. In dem sich öffnenden Menü wählen Sie den Bereich „Füllung“ und passen die Farbe entsprechend an. Die Rangfolge wird im linken Bereich des „Daten auswählen“-Menüs verändert.

Das Diagramm kann jetzt wie die folgende Abbildung aussehen. Es kann hierbei zu Unterschieden kommen durch verschiedene Rangfolgen, die beim Formatieren entstanden sind.


Abbildung 5 formatierte Datenreihen (zum Vergrößern anklicken)

Im nächsten Schritt werden die Rahmen der Datenreihen formatiert. Hierfür öffnen Sie dasselbe Menü, wie bei der Formatierung der Flächen. Das Vorgehen ist hierbei ebenfalls identisch. Folgende Formatierungen sollen in diesem Beispiel angewendet werden.

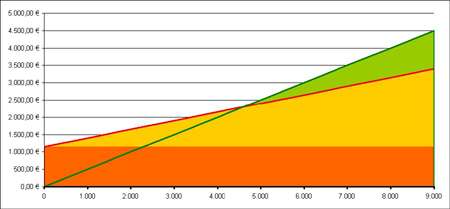

Abbildung 6 angepasste Rahmen (zum Vergrößern anklicken)

Im letzten Schritt der Formatierungen wird die X-Achse hervorgehoben und die Rangfolge der Datenreihen endgültig festgelegt. Hierfür wird die X-Achse ausgewählt und mit einen Rechtsklick das Menü „Achse formatieren…“ geöffnet.  Im Feld „Stärke“ wurde ebenfalls wie bei den Rahmen für Erlöse und Gesamtkosten die größte Stärke gewählt.

Die Rangfolge wird genauso verändert, wie in den Schritten zu vor. Hierbei wird in dieser Darstellung folgende Rangfolge verwendet.

1. Gewinn
2. variable Kosten
3. fixe Kosten
4. Gesamtkosten
5. Erlöse

Das vorläufige Diagramm sollte wie folgt aussehen.


Abbildung 7 vorläufiges Diagramm (zum Vergrößern anklicken)

Im letzten Schritt soll nur noch der Break Even Point hervorgehoben werden. Hierfür werden dessen Koordinaten benötigt. Der Break Even Punkt liegt in diesem Beispiel bei einer Menge von 4.600 Kugelschreibern und bei einem Erlös von 2.300,00€. Die Berechnung des Break Even Point kann hier nachgelesen werden.

Um den Break Even Punkt hervorzuheben wird ein zusätzliches einfaches Punkt-Diagramm einfügt, welches die gleiche Größe hat wie das bisherige Diagramm. Die Achsen müssen hierbei ebenfalls die gleiche Skalierung verwenden.  Des Weiteren muss die Hintergrundfarbe des Diagramms und die Zeichnungsfläche auf keine Farbe geändert werden. Der Punkt wird als Datenreihe mit der entsprechenden X- und Y-Koordinate erfasst.

Im Anschluss daran wird das Diagramm mit dem Break Even Punkt über das Diagramm mit den Flächen geschoben und exakt ausgerichtet. Die nachfolgende Abbildung zeigt das fertige Diagramm.


Abbildung 8 fertiges Diagramm (zum Vergrößern anklicken)

Hierbei handelt es sich selbstverständlich nur um ein Beispiel, Anpassungen können beliebig vorgenommen werden. Zum Beispiel kann auch nur der Gewinn hervorgehoben werden. Einweitere Möglichkeit wäre die Hervorhebung der variablen Kosten usw.

Die Beispieldatei Break Even Analyse können Sie hier herunterladen >>
